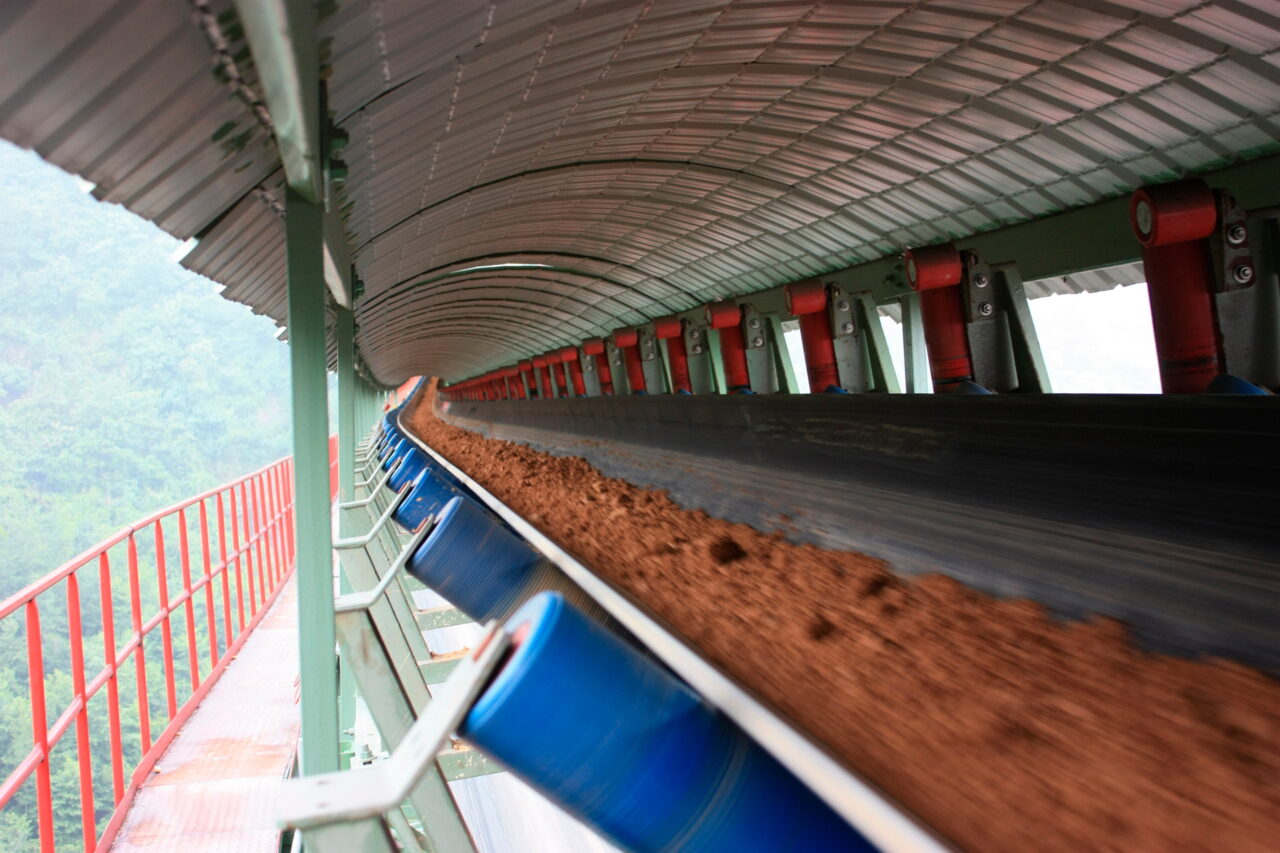

Transportadores de correia abertos para alto caudal mássico

Os transportadores de correia têm vários formatos. Os transportadores de correia côncava aberta são usados para transportar materiais, como materiais a granel para a produção de cimento, rapidamente por longas distâncias e em terrenos acidentados, por exemplo, da pedreira até a fábrica de cimento. O formato côncavo permite o transporte mais seguro de materiais em terrenos difíceis com menos material de retorno. De todos os transportadores de correia, o transportador de correia côncava permite o maior fluxo de massa. Devido aos raios de curva estreitos e às grandes distâncias centrais, materiais grossos e pesados com grandes volumes podem ser transportados em altas velocidades. São comuns capacidades de transporte de até 10.000 toneladas por hora.

Transporte de materiais a granel por rotas vastas e complexas

Nos setores de mineração e cimento, bem como nos terminais portuários, os transportadores movimentam matérias-primas, materiais a granel e outros produtos por distâncias de muitos quilômetros. Montanhas e vales, áreas residenciais, rios e estradas são facilmente cruzados por transportadores de correia côncava e até mesmo rotas complexas e curvas são desafios que podem ser facilmente superados. Como característica essencial, são possíveis curvas horizontais e verticais com um ângulo de inclinação de até 20 graus, bem como transportadores com comprimentos de mais de 12 quilômetros. A natureza do material que está sendo transportado e a topografia influenciam, em última análise, a rota do transportador. Às vezes, o número de torres de transferência cai para zero como resultado de uma rota curva. Isso faz com que sua empresa economize dinheiro e que os materiais a granel completem os exigentes aclives e declives de uma só vez.

  • Ideal para longas distâncias

  • Longas distâncias centrais

  • Grande flexibilidade

  • É possível transportar produtos a granel em alta temperatura

  • Altamente econômico com baixos custos de investimento

  • Construção de baixo desgaste com uma longa vida útil, mesmo com materiais altamente abrasivos
  • Opção de recuperação de energia
  • Ângulo de inclinação de até 20°
  • Desempenho: transportador de correia côncava de até 10.000 t/h

Tecnologia de transporte econômica e sustentável

Os componentes comprovados, como correias, roletes, tambores de tensionamento e acionamentos, mantêm os custos de investimento baixos e o sistema de transporte se paga rapidamente. Como resultado do design simples, podemos obter prazos curtos de entrega e instalação, e o design aberto também facilita a manutenção. Além disso, os transportadores de correia côncava aumentam sua eficiência nas seções em declive por meio da recuperação de energia: os motores acionam os transportadores e também produzem energia quando em operação regenerativa (como um dínamo). Para obter uma distribuição de carga ideal na unidade de acionamento, os motores são projetados para serem controláveis. A energia elétrica gerada é alimentada na rede pública por meio de uma unidade regenerativa. Como medida adicional, equipamos seus transportadores de correia com correias de baixo consumo de energia que não agridem o meio ambiente. Isso economiza energia, reduz as emissões de CO2 e diminui os custos operacionais da tecnologia do transportador.

Drones – auxiliares de planejamento no céu

Há muito tempo, os drones fazem parte do nosso dia a dia para planejar, implementar e documentar transportadores terrestres. O uso de pequenos veículos aéreos não tripulados é particularmente adequado para obter imagens em áreas de difícil acesso e para não obstruir as operações regulares nos canteiros de obras. Usamos dois tipos diferentes de veículos drones. O copter é semelhante a um helicóptero em seu design e características de voo. Ele pode permanecer fixo em um local no ar e fazer manobras lentas em espaços confinados. A aeronave de asa fixa, por outro lado, não pode permanecer imóvel. Em vez disso, ele tem um alcance maior e é semelhante em design a um avião. Por exemplo, ele pode voar ao longo da rota planejada para um transportador contínuo e fazer gravações de vídeo. A partir das imagens aéreas, o software calcula modelos 3D que simplificam o planejamento de uma rota e aceleram a construção da planta.

A física dos transportadores de correia

Desenvolvemos nossas correias transportadoras como parte de um sistema completo, projetado especificamente para a sua aplicação e os seus requisitos. No início do estágio de planejamento do projeto do seu sistema de transporte, nossos especialistas calculam as forças de tração estáticas e dinâmicas da correia, usando um software especialmente desenvolvido. Essa é uma das primeiras etapas do projeto de curvas de transportadores seguras. Com base nesses cálculos, nossos engenheiros também determinam a largura da correia, o material das correias transportadoras e a tecnologia de acionamento (tambor de acionamento) – para uma operação segura e durável dos transportadores de correia côncava. Além disso, para reduzir ainda mais as emissões de ruído, usamos roletes especiais e rolamentos de baixo ruído. A velocidade de transporte correta dos transportadores de correia ao transportar o material a granel também influencia o nível geral de ruído do sistema de transporte.

Transportadores de correia BEUMER

Baixar (PDF, 1 MB)
Faça o download da brochura

Seu Partner of Choice

Customer Support Services - BEUMER Group

Customer Support proativo para a sua indústria

Nosso suporte vai além do padrão — é uma parceria construída para durar. Com o apoio de uma rede mundial de centros de serviços regionais, estamos com você durante todo o ciclo de vida dos seus sistemas e instalações, entendendo suas necessidades exclusivas para garantir o máximo de confiabilidade e eficiência.

Trabalhamos 24 horas por dia, 7 dias por semana, para sermos o seu Partner of Choice.

Saiba mais

Especificações técnicas
Distância do centro: Dependendo das condições topográficas, são possíveis transportadores de 20 km ou mais
Raio da curva - valores padrão: > 400 m para curvas horizontais, curvas verticais dependendo da aplicação
Capacidade de transporte: até 10.000 t/h, por exemplo, minério de ferro
Velocidade de transporte: até 6,5 m/s
Ângulos de inclinação: até 20°, dependendo do material a ser transportado
